¿Qué es un enhebrador de escalones de cubierta?

Un stringer de la cubierta es el componente estructural de la escalera de la cubierta que soporta la cubierta y la carcasa. El stringer se cortará de una pieza de madera a presión de 2”x12” con la elevación y el funcionamiento apropiados determinados por la altura acabada de la cubierta. La escalera tendrá varios stringers que se fijan al lateral de la cubierta y se asientan encima de un anclaje o superficie dura en pendiente. El espaciado entre cadenas viene determinado por las directrices del fabricante.

Paso 1

Haga una plantilla de la elevación y corra usando un trozo de material de desecho. Para ello se puede comprar un cuadrado de marco, pero la opción detallada en estas instrucciones creará la misma plantilla que el cuadrado de marco sin comprar nuevas herramientas.

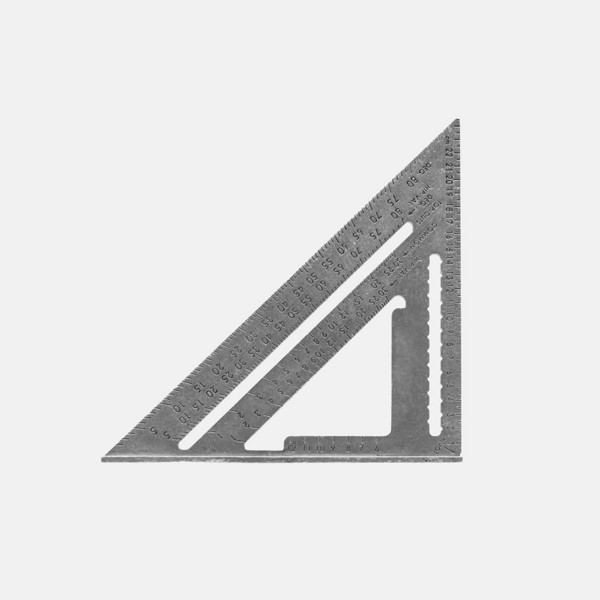

Cuadre el extremo de una pieza de madera tratada a presión 2x12. Sostenga un cuadrado de velocidad contra el 2x12 y coloque una sierra circular contra él. Esto creará un ángulo de 90 grados en el extremo del 2x12

Paso 2

Marque la medición de elevación en un lado del 2x12, en este caso, 7 ¹/₂”. Marque la medición del ciclo en el extremo del 2x12, en este caso, 10”. Luego, con un borde recto, conecte las líneas y marque la diagonal, creando un triángulo.

Paso 3

Corte la línea diagonal con una sierra circular. Esto dará una plantilla de la elevación y la carrera necesarias para marcar el cordel de escalera.

Paso 4

Cosa la plantilla triangular a una pieza de 2x4 que no sea más larga que el lado del triángulo y fije el 2x4 al lado largo.

Paso 5

Coloque la plantilla contra el 2x12 con el lado de la carrera más cercano al extremo del 2x12. Esta será la parte inferior del stringer. Sostenga la plantilla contra el 2x12 y use un borde recto para seguir la línea de la banda de rodadura inferior. Marque la línea en el borde recto a través de la parte posterior del 2x12. Marque el lado de elevación de la plantilla en 2x12.  Asegúrese de extender la línea hasta el borde del 2x12 para el siguiente paso.

Paso 6

Mueva la plantilla hacia abajo por el borde de la 2x12 de modo que la marca de la serie en la plantilla quede alineada con la marca realizada para el aumento en el paso anterior. Marque el lado de elevación y el lado de ejecución de la plantilla contra el 2x12. Repita este proceso para el número de bandas de rodadura necesarias.

Paso 7

Una vez dibujada la banda de rodadura superior en el 2x12, utilice el borde recto y colóquelo contra el lado de elevación de la plantilla. El borde recto se extenderá hasta el lado opuesto del 2x12. Marque una línea contra el borde recto.

Paso 8

Corte los cordones de las escaleras siguiendo las líneas dibujadas en el paso anterior utilizando una sierra circular. Asegúrese de cortar solo hasta donde se cruzan las líneas y no cortar más allá de la línea.

Paso 9

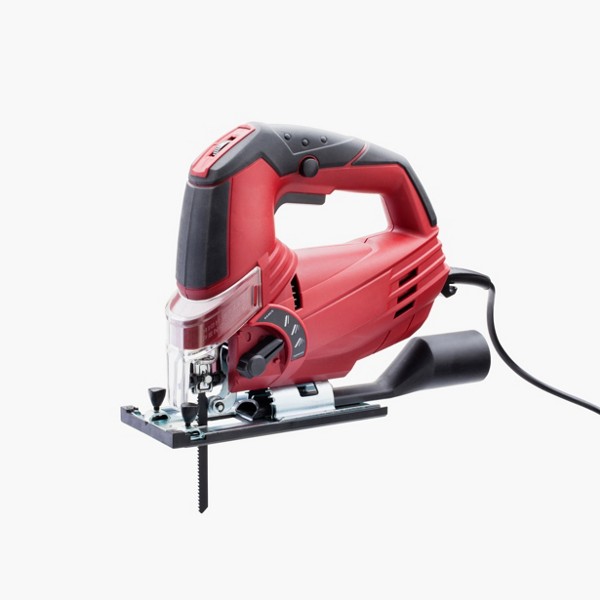

Finalice los cortes en las esquinas con un rompecabezas. Esto mantendrá los cortes específicos de las líneas y no dañará el resto del 2x12.

Paso 10

La parte inferior de la cuerda deberá cortarse según el grosor de la cubierta utilizada. Cada escalera debe tener la misma altura. La única excepción es la elevación inferior que termina la escalera. No tiene otra parte de la terraza para igualar la elevación de la escalera. En este caso, la terraza tiene 1” de grosor. Mida desde la línea dibujada en el enhebrador hacia arriba 1”. Marca eso a través del stringer y corta la línea.

Verifique que el cuerda sea correcta colocándola contra la plataforma para medir la elevación en la parte superior y verifique que quede nivelada en la superficie inferior.

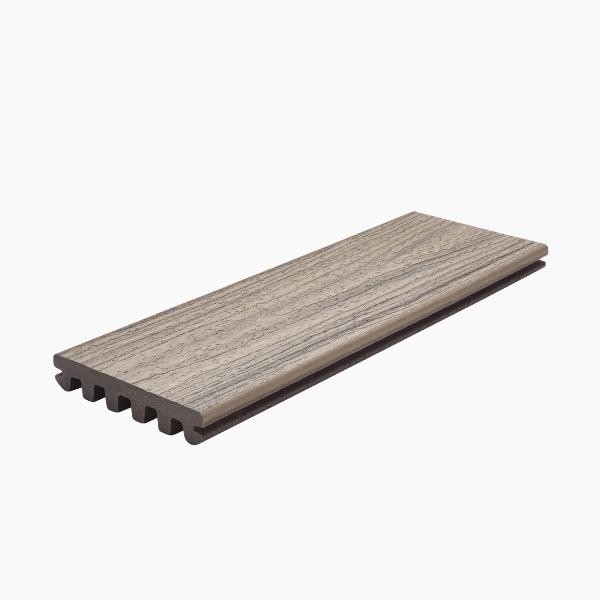

Para determinar el número de cuerdas necesarias, divida el ancho de la escalera por la longitud que la terraza puede abarcar en las aplicaciones de escaleras (en este caso, se necesitará una cuerda cada 9 pulgadas como mínimo para Trex® Enhance Decking). Luego, agregue 1 a ese número como un stringer que se necesitará al final. Una vez determinado el número de stringers, utilice el primer stringer como plantilla para marcar todos los otros stringers.

Corte el resto de los cuerdas necesarias para la escalera con una sierra circular y una sierra portaguías. A continuación, trate todos los extremos cortados de las escaleras para prolongar su vida.

Paso 1

Instale dos trozos cortos de madera tratada 4x4 para que se adhieran debajo del bastidor. Estos deben ser lo suficientemente largos como para soportar la instalación del cabezal, pero no más largos que el ancho del cabezal. El cabezal es la viga sobre una abertura que dispersa la carga estructural hacia el exterior de la abertura para mantener la integridad estructural.

Para encontrar la longitud total de los 4x4: mida la distancia desde la parte inferior del marco hasta el ángulo del encordador de escalera y, a continuación, añada esa medición al ancho del material utilizado para el marco.

Coloque el enhebrador contra el marco de la cubierta a la altura adecuada de la elevación de la escalera y mida esta distancia. Instale las piezas de 4x4 fijándolas al bastidor de la plataforma con tornillos de conector SDWS Simpson Strong Tie de 8”. Instale una pieza 4x4 a cada lado de la escalera.

Paso 2

El cabezal debe tener el mismo ancho que la escalera, y la altura del cabezal debe ser la misma que la distancia desde debajo del marco hasta el ángulo del stringer. Además, debe tener un bisel de 32 a 38 grados en la parte posterior.

Fije el cabezal a los soportes 4x4 con dos sujetadores SDWS de 5” en cada poste de soporte.

Paso 1

Coloque los cuerdas exteriores contra el cabezal de la escalera. Comience midiendo desde la parte superior del marco de la cubierta la altura de la escalera. En este caso, es 7 ½”.

Paso 2

Coloque los dos cuerdas contra el cabezal con la parte superior del cuerda en la marca de la altura de elevación. Los cuerdas se colocarán a cada lado del encabezado de la escalera. Sujete los cuerdas en su lugar.

Paso 3

Sujete pequeñas piezas de material 4x4 a ambos extremos del cuerda.

Coloque el 4x4 a ras con el borde del cuerda y cerca del suelo. No coloque el 4x4 aún en el suelo, ya que el stringer deberá moverse de lado a lado.

Paso 4

Asegúrese de que los cuerdas estén cuadrados fuera del marco de la plataforma colocando un cuadrado de velocidad contra el marco de la plataforma y presionándolo contra el cuerda. Cuando el cuerda y el marco de la plataforma tocan el cuadrado de velocidad en todos los lados, el cuerda está en el ángulo correcto de 90 grados.

Paso 5

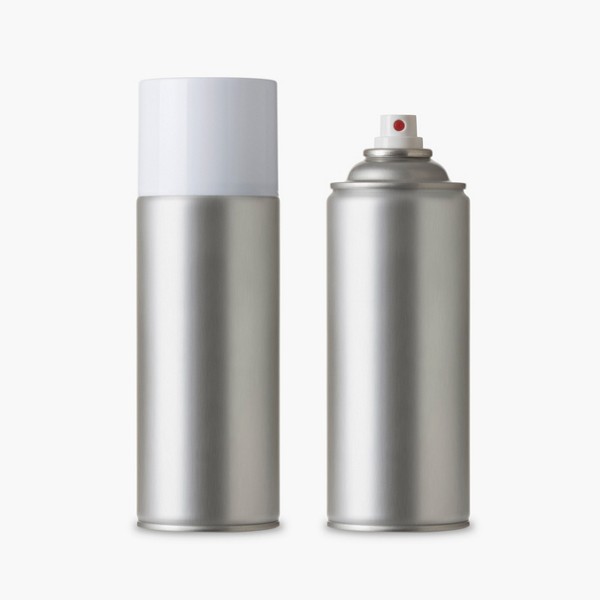

Marque alrededor de los 4x4 en la parte inferior de los cuerdas con pintura para marcar. Esto marca el área en la que se deben cavar los orificios para los postes del newel de la escalera inferior.

Paso 6

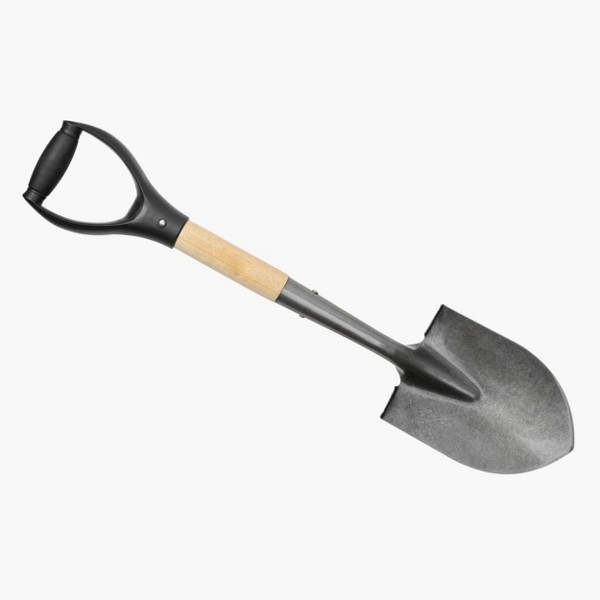

Retire los cuerdas y cave los orificios de los postes del newel. Consulte con su municipio local los requisitos de profundidad y anchura del código.

Paso 1

Utilice un material 2x2 para hacer el bloque de soporte. Corte el bloque de soporte a la misma longitud que el cabezal de la escalera.

Paso 2

Distribuya los enhebradores de las escalones marcando a dónde van en el bloque de soporte. Habrá un enhebrador en cada extremo y un enhebrador en el interior de cada poste de nuevo.

Haga una línea y coloque una “X” donde se va a colocar el enhebrador.

Paso 3

Divida el espacio restante asegurándose de que no haya más espacio que el espacio aprobado para la tabla de cubierta. En este caso, la terraza Trex® Enhance puede tener una extensión de 22,3 cm en el centro, desde el stringer hasta el stringer, lo que significa que desde el centro del stringer hasta el siguiente stringer no puede ser superior a 22,7 cm.

Marque la colocación de los cuerdas y coloque una “X” en el lugar correcto. Perfore previamente un orificio y coloque un tornillo en el material para que sea rápido y fácil sujetar los cuerdas cuando se coloquen en su lugar.

Paso 4

El bloque de soporte tiene 1 ½” de grosor y los cuerdas se fijarán a la parte inferior del bloque de soporte, por lo que la parte inferior debe estar a 7 ½” de la parte superior del bastidor.

Coloque la parte superior del bloque de soporte en esa marca. Fije el bloque de soporte en su lugar.

Paso 5

Fije los dos cuerdas exteriores colocándolas apretadas contra la parte inferior del bloque del cuerda y atornillando el dispositivo de fijación en su lugar. Asegúrese de que el cordel exterior esté alineado con el exterior del cabezal de la escalera.

Paso 1

La forma de hormigón será el ancho de la escalera terminada de 36” más la longitud desde la muesca de la escalera hasta el talón del cordel. El aterrizaje duro debe estar 36” más allá del final de la parte inferior de la escalera. La medición puede ser más larga, pero no más corta.

Deslice el formulario debajo de los dos cuerdas exteriores. El interior de la forma debe estar alineado con el talón del cuerda. La base del cuerda puede asentarse en el 2x4 aproximadamente 1⁄4” y el resto del cuerda estará apoyado por el hormigón. Ambos lados deben colocarse a la misma distancia.

Paso 2

Sujete una pequeña pieza de material Trex® Fascia, con el material espaciadorde ³ /₁₆” acoplado, al lateral de la cuerda.

Paso 3

Con el enhebrador de escaleras cuadrado al marco de la cubierta, empuje el borde interior de la forma de hormigón firmemente al material de la fascia en el enhebrador.

Paso 4

Sujete un largo de 2x4 a la parte superior de la cubierta para que sobresalga del borde de las escaleras. La longitud del 2x4 dependerá de la altura de la cubierta. Para una cubierta inferior de hasta 48 pulgadas sería de 4’, mientras que para una cubierta superior de hasta 8’ sería de 12’.

Paso 5

Mida desde la parte superior del formulario hasta la parte inferior del 2x4 (que representa la parte superior de la plataforma). Eleve la forma a la altura correcta y coloque una cuña debajo de la forma para mantenerla en su lugar. En este caso, la altura total de la escalera era de 30”. Que es 7 ½” x 4 elevadores = 30”. Repita este proceso para el otro lado de la escalera.

Paso 6

Coloque una estaca a cada lado de la forma para mantenerla en su lugar y a la altura correcta. Se pueden utilizar estacas de madera o metal.

Paso 7

Fije la estaca a la forma con un tornillo de madera. No es necesario que el tornillo pase por todo el formulario.

Paso 8

Asegúrese de que la forma sea cuadrada midiendo diagonalmente la forma. Mida una diagonal y luego mida la otra diagonal. Las dos mediciones deben ser las mismas. Si no lo están, aleje el lado de las escaleras de una manera u otra hasta que las dos medidas diagonales sean las mismas. El extremo de la cinta debe colocarse en la misma orientación en cada medición diagonal.

Paso 9

Nivele el formulario de adelante hacia atrás y de lado a lado.

Paso 10

Inserte una estaca en las dos esquinas exteriores para sostener el cuadrado y nivel de la forma. Fije la estaca a la forma con tornillos de madera.

Paso 1

Ahora, podemos premarcar la fascia para la instalación de la escalera. Este paso se puede realizar después de que los stringers estén conectados, si lo prefiere.

Coloque la fascia sobre una mesa o caballitos de sierra con el lado terminado hacia abajo. Es posible que la fascia deba estar en dos piezas para acomodar el ancho del cuerda.

Mantenga los dos trozos de fascia apretados juntos mientras se realiza el trazado.

Coloque el cuerda de corte sobre la parte superior de la fascia con la parte inferior del cuerda a ras con la parte inferior de la fascia.

Paso 2

Coloque dos trozos de cubierta sobre las bandas de rodadura y trace la parte superior de los trozos de cubierta. Mantenga los dos trozos de fascia apretados juntos mientras se realiza el trazado.

Las piezas de la terraza son ásperas y no trazan bien, por lo que es mejor usar un borde recto para trazar el contorno.

Paso 3

A continuación, coloque una pieza del material del elevador en la parte delantera del sistema de encordado y trace todos los elevadores.

Paso 4

Trace la parte inferior del cuerda donde el cuerda entra en contacto con el hormigón.

Trace la parte superior del stringer donde el stringer entra en contacto con el marco de la plataforma.

Cuando el enhebrador esté completo, la fascia se puede cortar. La fascia se fijará una vez que la escalera se haya completado con peldaños y elevadores.

El segundo método para trazar la fascia estaría completo cuando se instalan los peldaños y elevadores de escaleras. Este método se tratará más adelante en estas instrucciones (véase el capítulo 11).

Paso 1

Coloque el cuerda apretada contra el bastidor de la plataforma y el bloque de soporte.

Sostenga el stringer en su marca adecuada y ajústelo al bloque de soporte.

El bloque de soporte es temporal y se eliminará más tarde. El cuerda se asienta sobre el formulario durante la instalación.

Paso 2

Corte la tabla del borde de la escalera a las dimensiones adecuadas. La tabla de borde será una pieza de material tratado a presión de dos capas del ancho de la escalera. Esta será la misma medida que el encabezado de la escalera. La tabla de llantas también tendrá que tener la misma altura que la escalera inferior.

Mida esta distancia y desprenda la placa hasta la misma medida.

Paso 3

Coloque la tabla de borde en su lugar con un tornillo exterior de madera de 3”. Asegúrese de que la placa de la llanta esté a ras con la parte superior y los lados de los tirantes. Repita el proceso en ambos lados.

Paso 4

A cada lado de la placa de llanta, habrá un poste nuevo montado entre el cuerda de extremo y el siguiente cuerda. Para soportar este poste nuevo, los tornillos para madera Simpson Strong Tie SDWS de 5” deben colocarse a través de la placa de la llanta y dentro del enhebrador. Se deben colocar dos sujetadores por cordón 2” hacia abajo desde la parte superior y 1” hacia arriba desde la parte inferior. Perfore previamente la tabla de llantas y el tensor para que el dispositivo de fijación no parta la madera. Instale las fijaciones

Paso 5

Deslice el poste del newel a su posición entre los dos últimos cuerdas.

Utilice un nivel de poste para plomar el poste y asegurarse de que esté recto hacia arriba y hacia abajo. Asegúrese de que el poste esté bien apretado en la esquina del enhebrador y el panel del borde.

Una vez que el poste esté plomizo, use un tornillo exterior de madera de 3” para pegar el poste en su lugar.

Paso 6

Utilice una cuña para sujetar la plomada del poste, asegurándose de que el dispositivo de fijación no tire del poste para sacarlo de su sitio. La cuña también se utiliza cuando es necesario mover el poste para que se plome. Se recomiendan cuñas compuestas, ya que durarán más y son más estables.

Paso 7

Marque la colocación del dispositivo de fijación.

Coloque dos tornillos para madera Simpson Strong Tie SDWS de 5” en la parte delantera de la tabla de borde en el poste: 2” hacia abajo desde la parte superior y 1” hacia arriba desde la parte inferior en el centro del poste, y dos tornillos para madera Simpson Strong Tie SDWS de 5” en la vigueta lateral del borde: 1 3⁄4” hacia abajo desde la parte superior y 1 1⁄4” hacia arriba desde la parte inferior; también estarán en el centro del poste. El segundo conjunto de sujetadores se movió ligeramente para que no golpearan los otros sujetadores que están unidos en la parte delantera.

Desde el interior de la escalera a través del segundo hilo, haga una marca para un tornillo de madera SDWS Simpson Strong Tie de 5” en el centro del poste y en el centro del ancho del hilo. En este caso, el ancho del stringer era de 6 ½”, marque 3 1⁄4” hacia abajo desde la parte superior del stringer.

Paso 8

Perfore previamente todos los orificios para reducir las posibilidades de que se rompa la madera.

Paso 9

Asegure los sujetadores asegurándose de que la cabeza del sujetador esté a ras con la madera.

Paso 10

Fije los cuerdas interiores a la placa del borde.

Coloque los cuerdas en el diseño del tablero de la llanta. El diseño es el mismo que el diseño del bloque de soporte en la parte superior de la escalera.

Utilice las mismas mediciones y coloque una X en el lado de la marca que el encordador necesita colocar. Utilice un cuadrado de velocidad para asegurarse de que el enhebrador esté recto hacia arriba y hacia abajo.

Paso 11

Dado que estos cuerdas no están unidas a un poste newel, no necesitan las fijaciones de 5” que se utilizaron en las cuerdas de extremo. En esta situación se utilizarán tornillos de enmarcado SDWS Simpson Strong Tie de 3”.

Alinee los cuerdas con las marcas y asegúrese de que estén alineados con la parte superior del cuerda de llanta.

Fije los dispositivos de fijación a través de la placa del borde y en el cuerda. Se utiliza la misma ubicación para estos sujetadores: 2” hacia abajo desde la parte superior de la tabla de llantas y 1” hacia arriba desde la parte inferior de la tabla de llantas.

Paso 12

Para soportar los cuerdas verticalmente, es necesario un acoplamiento mecánico, lo que significa que es necesario algún tipo de gancho o correa. En este caso, se utilizó un amarre de correa MSTA15Z Simpson Strong Tie para fijar el cabezal a los cuerdas.

Coloque el extremo de la cinta de sujeción a la altura de la parte superior del cabezal de la escalera y doble la cinta de sujeción en el bisel del cabezal de la escalera. Esto permitirá que la correa siga el contorno del cordel de la escalera. Consulte con su municipio local para conocer los adjuntos aprobados en esa área.

Paso 13

Utilice tornillos del conector SD Simpson Strong Tie para fijar un dispositivo de fijación en la correa cerca del bisel del cabezal de la escalera.

Paso 14

Golpee suavemente la brida contra la parte inferior del cuerda y llene todos los orificios de la brida con los tornillos del conector SD Simpson Strong Tie. Repita este paso en todos los stringers.

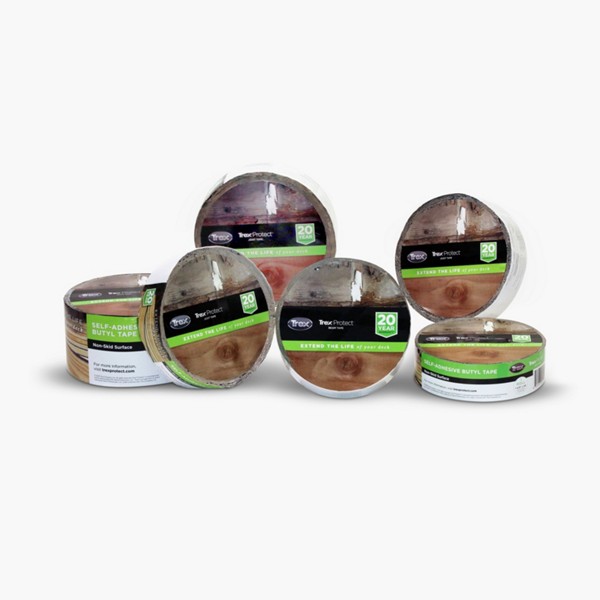

Utilice Trex® Protect toa cinta adhesiva para viga y viga en todas las áreas de cuerdas cortadas. Esto protegerá la madera y prolongará la vida útil de la escalera.

Paso 1

Las dimensiones de la cuerda de escalera determinarán si las bandas de rodadura se colocan primero en las cuerdas o si las escaleras se colocan primero. Si las dimensiones de las bandas de rodadura se diseñaron retirando todas las mediciones del grosor de la hendidura y el elevador, las bandas de rodadura continuarán primero.

En este caso, los dos tableros de cubierta, 5 ½” + 5 ½” + 1⁄4” para el espaciado = 11 1⁄4”. 11 1⁄4” – 3⁄4” para la nariz = 10 ½”. 10 ½” – ½” para la fascia elevadora = 10” como se determinó anteriormente. En el otro caso en el que los elevadores debían instalarse primero, la medición del elevador no se eliminaría de la ecuación. El material del elevador se colocaría en la parte delantera y trasera de la banda de rodadura para que no se deducira. Dos tableros de cubierta de 5 ½” + 5 ½” + 1⁄4” para un espaciado = 11 1⁄4”. 11 1⁄4” – 3⁄4” con una nariz = 10 ½”. 10 ½” sería la longitud de la carrera en el cuerda. Instale primero las bandas de rodadura en este caso.

Coloque la primera placa de cubierta sobre los cuerdas a ras con cada cuerda lateral y apriétela a los espaciadores en el marco de la cubierta. Perfore previamente la cubierta a 1” del extremo de la tabla y a 1” del borde de la tabla. Utilice un sujetador de composite del mismo color para fijar la placa de cubierta. Consulte la Guía de instalación de Trex para obtener una lista de los dispositivos de fijación aprobados.

Paso 2

Use un espaciador de 1⁄4” para colocarlo entre las dos tablas de cubierta.

Coloque la segunda placa de cubierta apretada contra el espaciador y repita la perforación previa y apriete.

Recuerde que si la placa de cubierta delantera sobresale del elevador 3⁄4” y el elevador está a ½”, el sujetador debe estar a una pulgada del borde del cuerda para evitar que se agriete.

Mida hacia atrás desde el borde de la placa de cubierta 2 1⁄4” para el dispositivo de fijación.

Paso 3

Perfore previamente el material del elevador en cada ubicación del dispositivo de fijación: dos sujetadores en cada dispositivo de fijación a 5 cm de la parte superior de la fascia y a 5 cm de la parte inferior de la fascia. En este caso, se utilizó el material Trex® Fascia y se cortó para que coincida con el ancho de la escalera y la altura del elevador. Instale la placa elevadora con los dispositivos de fijación aprobados.

Paso 4

En este caso, se utilizó un sujetador con una aplicación superior enchufable para ocultar los sujetadores. El sistema de fijación de la fascia viene con una broca previa para taladrar el orificio del tamaño adecuado para el tapón. El tapón también viene en el kit. El tapón está hecho del mismo material para que coincida con precisión.

Coloque el tapón en el orificio y golpee a ras con un martillo.

Paso 1

Coloque el material de la fascia sobre una mesa o los caballitos de sierra con el lado terminado hacia abajo.

Utilice la plantilla utilizada para marcar los cuerdas de escalera y colóquelos contra la parte superior de la fascia y en un extremo.

Trace el lado de elevación de la plantilla sobre la fascia. Continúa esa línea por todo el pedazo de fascia. Esto se denominará corte de plomada.

Paso 2

Marque la parte superior de la carcasa al final de la sección de ejecución de la plantilla.

Repita este proceso el número de subidas calculado para las escaleras. En este caso, fueron cuatro subidas.

Paso 3

Una vez que se haya alcanzado la elevación inferior, marque el lado de ejecución de la plantilla en el material de la fascia.

Complete la línea hacia el otro lado de la fascia.

Paso 4

Corte el corte de plomada y el corte al ras.

Coloque la pieza de la fascia contra el lateral de la escalera con la fascia apretada contra el marco de la cubierta y el enhebrador de la escalera.

Paso 5

Trace las huellas y los elevadores de la escalera sobre la pieza de la fascia.

Paso 6

Con la fascia marcada, ahora está lista para cortarse. Utilice una sierra circular para los cortes largos y una sierra de guía para los cortes de esquina.

Paso 7

En el caso de que la fascia deba ser más ancha, se puede añadir una segunda pieza a la parte inferior de la escalera.

Corte el trozo de fascia al ancho deseado, marque el corte de plomada y el corte al ras. Ahora se puede cortar e instalar la pieza de fascia.

Para obtener más información sobre la instalación de la fascia, consulte la Guía de instalación de Trex.
